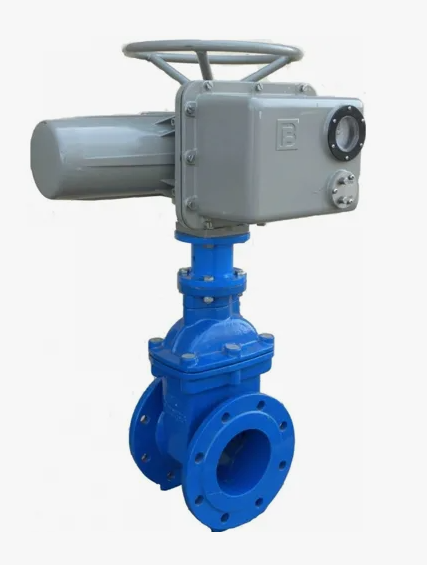

Задвижка чугунная фланцевая Ду-80 Ру-16 (Т<120°С) 30ч939р ЛАЗ с эл.приводом ГЗ-А.70/24 (380 В)
Цена производителя
Товар добавлен в корзину
Артикул 0093-0000283
Задвижка чугунная фланцевая Ду-80 Ру-16 (Т<120°С) 30ч939р ЛАЗ с эл.приводом ГЗ-А.70/24 (380 В)
Цена производителя
- Модель
- 30ч939р
- Категория
- задвижки с электроприводом
- Производитель (бренд)
- ЛАЗ
- Цвет
- синий или красный (характеристики одинаковые)
- Вес
- 45 кг
Описание
Документация
О товаре
Технические характеристики задвижек 30ч939р с электроприводом
| Наименование параметра | Значение | ||||||||
| Диаметр номинальный DN, мм | 80 | ||||||||
| Давление номинальное, МПа(кгс/см2) | 1,6 (16) | ||||||||
| Рабочая среда | вода по СанПин 2.1.4.1074-01 и СНиП 2.04.07-86 | ||||||||
| Температура рабочей среды, oC | От +5 до +95 (кратковременно +120) | ||||||||
| Класс герметичности | АА по ГОСТ Р 54088-2011 | ||||||||
| Допустимая утечка, мм3/с (см3/мин), не более | 0,48 (0,029) |
||||||||
| Максимально допустимый крутящий момент на шпинделе, Нм | 70 | ||||||||
| Коэффициент гидравлического сопротивления, не более | 0,2 | ||||||||
| Тип присоединения к арматуре по ОСТ 26-07-763-73 | тип А (пятикулачковая муфта) |
||||||||
| Масса, кг, не более | 20 | ||||||||
Устройство задвижек 30ч939р под электропривод в Москве
Основные размеры
| DN | L | H | h | D | D1 | D2 | d | n отв. |
| 80 | 180±2 | 365 | 225 | 200 | 160 | 138 | 18 | 8 |
МНОГООБОРОТНЫЙ ЭЛЕКТРОПРИВОД
ГЗ-А.70
Основные технические данные электропривода
| Условное обозначение | Тип присоедин. к арматуре по ОСТ 26-07-763-73 | Номинальный крутящий момент на выходном валу | Частота вращения вала, об/мин. | Электродвигатель | Вес | |||
| Мощность | Номинальный ток | Пусковой ток | ||||||
| Нм (кгс*м) | Стандарт | По заказу | кВт | А | А | кг, ± 8% |
||
| ГЗ-А.70 | A | 70 (7) | 24 | 12, 18 | 0,18 | 1,6 | 3,18 | 25 |
Условия эксплуатации электропривода
Электропривод ГЗ-А.70
| Наименование параметра | Значение |
| Климатическое исполнение | по ГОСТ 15150 |
| Среда | воздух |
| Рабочий диапазон температур: | от -45 oС до +60 oС (У1) от -60 oС до +60 oС (УХЛ1) от -10 oС до +65 oС (T1) |
| Относительная влажность (верхнее значение) |
100% при oС |
Возможные места установки:
- стационарные;
- в помещении;
- на открытом воздухе, под навесом.
Степень защиты корпуса по ГОСТ 14254 - IP65!
Устройство электропривода ГЗ-А.70
| №, п/п |
Наименование детали |
| 1 | Электродвигатель |
| 2 | Предохранительный колпак |
| 3 | Прямозубая цилиндрическая шестерня |
| 4 | Основной корпус |
| 5 | Шестерня червячной пары ограничителя хода выходного вала |
| 6 | Рычаг переключения режимов работы |
| 7 | Выходной вал |
| 8 | Пружина муфты выходного вала |
| 9 | Червячное колесо |
| 10 | Червячный вал |
| 11 | Набор тарельчатых пружин муфты перегруза |
| 12 | Ограничитель крутящего момента |
| 13 | Индикатор положения затвора арматуры |
| 14 | Ограничитель хода выходного вала |
| 15 | Клеммная колодка контактных соединений |
| 16 | Крышка клеммной колодки |
| 17 | Окошко индикатора положения затвора арматуры |
| 18 | Крышка |
Электрическая схема управления электроприводом ГЗ-А.70
В случае использования для дистанционного управления электроприводом ГЗ-А.70 блока БУЭП-2 применяется схема, приведенная ниже.
| Обозначение | Расшифровка |
| М | Электродвигатель |
| 1КВО | Конечный микровыключатель ОТКРЫТО |
| 1КВЗ | Конечный микровыключатель ЗАКРЫТО |
| 1МВО | Муфтовый микровыключатель открытия |
| 1МВЗ | Муфтовый микровыключатель закрытия |
| МО | Магнитный пускатель открытия |
| МЗ | Магнитный пускатель закрытия |
| ЛО | Сигнальная лампа ОТКРЫТО |
| ЛЗ | Сигнальная лампа ЗАКРЫТО |
| 2КВО | Конечный микровыключатель индикатора положений ОТКРЫТО |
| 2КВЗ | Конечный микровыключатель индикатора положений ЗАКРЫТО |
| КО | Кнопка управления «Открыть» |
| КЗ | Кнопка управления «Закрыть» |
| КС | Кнопка управления «Стоп» |
| ЛМ | Сигнальная лампа «Муфта» («Перегрузка») |
| Н | Нагревательный элемент |
| R | Омический датчик (опционально) |
| F | Предохранитель |
| БТ | Блок тепловой защиты |
| ТС | Термореле электродвигателя |
При достижении предварительно установленной величины крутящего момента в положении ЗАКРЫТО или ОТКРЫТО, либо в случае аварийного заклинивания штока затвора арматуры в промежуточном положении, выходной вал с червячным колесом останавливается, а червячный вал, ввинчиваясь в венец червячного колеса, вследствие продолжающегося вращения ротора электродвигателя, начинает перемещаться в осевом направлении, сжимая тарельчатые пружины. Величина сжатия тарельчатых пружин определена необходимым усилием уплотнения затвора арматуры и устанавливается при настройке электропривода. Поступательное движение червячного вала приводит к перемещению вала ограничителя крутящего момента. Вал ограничителя крутящего момента поворачивает моментные эксцентрики, нажимая кнопки муфтовых микровыключателей, размыкает цепь управления питанием двигателя электропривода.
Для управления электроприводом применяется электрическая схема.
При достижении затвором арматуры конечных положений ОТКРЫТО или ЗАКРЫТО, срабатывают конечные микровыключатели 1КВО и 1КВЗ, отключая питание двигателя электропривода.
При превышении установленного максимального крутящего момента при открытии или закрытии затвора арматуры, срабатывают муфтовые микровыключатели 1МВЗ и 1МВО, отключая питание двигателя электропривода. Муфтовые микровыключатели 1МВЗ и 1МВО после срабатывания возвращаются в первоначальное положение при вращении вала в обратную сторону.
Подробные характеристики
- Модель
- 30ч939р
- Категория
- задвижки с электроприводом
- Производитель (бренд)
- ЛАЗ
- Цвет
- синий или красный (характеристики одинаковые)
- Вес
- 45 кг
- Строительная длина L
- 180 мм
- Диаметр условный Ду(Dn)
- 80 мм
- Макс. рабочее давление Ру(Pn)
- 1,6 МПа|16 бар|16 кгс/см2
- Присоединение
- фланцевое
- Количество отверстий шт.
- 8
- Макс. темп. рабочей среды
- до 120°С
- Страна производитель
- Россия
- Материал
- чугун GGG40
